欧美日韩丝袜中文字幕在线,大陆日韩欧美一区,日韩自偷自拍日韩女,日韩专区美女福利 - www.jlsdgm.com

2008年，法國對Cattenom核電廠冷卻塔1997安裝的UHPC梁狀態(tài)進行檢查，并鉆芯取樣和進行耐久性分析研究[1]。這些UHPC梁長期暴露于冷卻循環(huán)水中，水的最大氯含量為1~2g/l，硫酸根（SO4）含量約500mg/l，屬于XD2氯鹽環(huán)境和XA1硫酸鹽環(huán)境（按歐洲標準EN 206-1劃分環(huán)境等級）。暴露于腐蝕性水環(huán)境10年后，對UHPC梁的檢驗結(jié)論為：彈模和強度穩(wěn)定，表明水化產(chǎn)物穩(wěn)定；氯侵入量太小，無法測試；表面可能有薄層碳化，似與表面沉淀物有關(guān)；除露出表面的鋼纖維，纖維沒有可見銹蝕；梁內(nèi)預(yù)應(yīng)力鋼筋處于良好防銹保護狀態(tài)，僅露出的端頭有銹蝕。該調(diào)查分析認為：在氯鹽與硫酸鹽環(huán)境中，UHPC梁的高耐久性得到證實。
世界上第一個UHPC公路橋（法國2001年建成的Bourg-lès-Valence跨線橋），也在使用11年后進行了全面檢驗評估[2]。該橋投入使用后沒有進行任何養(yǎng)護維修，2012年檢驗時，整體外觀狀態(tài)與建成時基本相同，梁的撓度幾乎沒有增大。由于缺乏及時維修，普通混凝土橋臺局部（可能施工時就有缺陷）已經(jīng)出現(xiàn)鋼筋銹蝕和混凝土開裂現(xiàn)象；預(yù)制的UHPC梁板（p型梁板一體結(jié)構(gòu)）和梁板接口現(xiàn)澆灌注UHPC均狀態(tài)良好，接口現(xiàn)澆UHPC沒有出現(xiàn)裂縫；長期處于潮濕或有冷凝水（靠橋臺）的梁端部底表面有鋼纖維銹斑（見下圖）。取芯試件顯示，鋼纖維處于良好無銹蝕狀態(tài)，UHPC表現(xiàn)出了良好耐久性。芯樣測試則顯示，11年后UHPC（沒有經(jīng)過熱養(yǎng)護）的抗壓強度和彈性模量有較大幅度增長，分別從28d的210MPa和65GPa增長到263MPa和73GPa。

日本第一個UHPC橋是2002年建造的Sakata-Mirai人行跨河橋，離海岸3.4km，處于嚴酷海洋環(huán)境[3]。該橋建成后一直進行定期檢驗和測試評價。對預(yù)留現(xiàn)場試件（放在橋的梁內(nèi)保持同環(huán)境）測試表明，經(jīng)過90oC熱養(yǎng)護的UHPC抗壓、抗彎強度在這10年中一直在增長；10年后從橋梁實際結(jié)構(gòu)上取芯，測試得到的氯離子擴散系數(shù)在0.7 ~1.2x10-15 m2/s范圍（遠遠低于現(xiàn)場暴露試件和試驗室鹽水浸泡試件的測試結(jié)果）；背散射電子圖像（BEI）分析顯示，10年后的UHPC中還有約20%體積的未水化水泥。這兩個橋梁工程的長期跟蹤測試結(jié)果均顯示，在自然環(huán)境中10年間，無論是否經(jīng)過熱養(yǎng)護的UHPC，強度還在繼續(xù)增長，說明未水化水泥的水化還在持續(xù)進行，這個過程應(yīng)該可以更長期地持續(xù)下去。
1993~1995歐洲開展研究項目Minimal Structures Using High Strength Concrete（使用高強混凝土使結(jié)構(gòu)輕型化）期間，制作了一批鋼筋UHPC小梁（CRC梁），用四點彎曲架加載使小梁出現(xiàn)0.05 ~ 0.1mm寬度裂縫，固定保持小梁的受彎變形狀態(tài)，在西班牙馬德里進行長期室內(nèi)和室外暴露試驗，檢驗UHPC的碳化和對鋼纖維、鋼筋銹蝕的影響。暴露16年后，對CRC小梁的檢驗顯示：碳化深度小于1mm；保護層僅10mm的鋼筋處于良好的鈍化狀態(tài)；暴露在表面的鋼纖維有輕微銹蝕，距外表面不到1mm的內(nèi)部，基體保持堿性，鋼纖維無銹蝕[4]。
從1995年開始，三種不同組成的UHPC試件被陸續(xù)放置在美國緬因州Treat島試驗站潮差區(qū)中間，進行長期暴露試驗[5]。該試驗站潮差達6m，每年平均100個凍融循環(huán)，屬于最嚴酷的海洋環(huán)境，對混凝土破壞作用包括氯鹽腐蝕、鹽水干濕循環(huán)、凍融循環(huán)和鹽水凍融。1995年放置的第一組試件為鋼纖維增強“非常高強度混凝土”（VHSC，組成、配合比和強度與UHPC基本相同）。1996年放置的第二組試件為鋼筋增強RPC小梁，鋼筋保護層厚度分別為10mm、19mm和25mm。2004年放置的第三組試件為鋼纖維和有機纖維增強RPC，部分試件為預(yù)先加載開裂試件。2009－2010年進行的測試檢驗結(jié)果表明，所有這些經(jīng)過5~15年暴露的試件均狀態(tài)良好；暴露15年經(jīng)過約1500個自然凍融循環(huán)試件，力學(xué)性能沒有降低，也沒有發(fā)現(xiàn)表面剝落和裂縫；從小梁中取出一根保護層為10mm鋼筋，15年后狀態(tài)完好如初；預(yù)開裂試件經(jīng)過5年500個凍融循環(huán)，裂縫寬度沒有明顯增大；對氯離子濃度分布測試結(jié)果顯示，UHPC的氯離子擴散系數(shù)比HPC（w/b =0.35，膠凝材料含8%硅灰）低一個數(shù)量級。UHPC全部顯示非常高的抗氯離子侵入能力和抗凍性。
對于氯鹽腐蝕性環(huán)境，用UHPC的氯離子擴散系數(shù)推算，保護層50mm的鋼筋在1000年以后才會開始銹蝕。有人以此推論，如果在氯鹽環(huán)境HPC結(jié)構(gòu)壽命達到100年，則相同UHPC結(jié)構(gòu)的壽命可達到1000年[6]。然而，這一推論沒有考慮兩個UHPC與HPC不同的因素：其一，UHPC有鋼纖維，靠近表面的鋼纖維保護層很小，在氯離子作用下會在多長時間開始銹蝕，以及鋼纖維銹蝕會對表面和結(jié)構(gòu)產(chǎn)生怎樣的影響？其二，UHPC的電阻率較高、內(nèi)部干燥，氧氣滲透系數(shù)比HPC低一個數(shù)量級，在UHPC中引發(fā)銹蝕的氯離子臨界（閾值）濃度Ct應(yīng)該顯著高于HPC的Ct，這在早期丹麥和日本的試驗研究中已經(jīng)得到證實。但是，UHPC的氯離子臨界濃度Ct具體多高，抑或在UHPC內(nèi)部如此干燥和低氧氣滲透性（缺濕缺氧）條件下氯離子是否還能活化鋼材表面，這方面尚無可參考的研究數(shù)據(jù)或結(jié)果。對這兩個問題研究透徹，才可能比較準確預(yù)測UHPC結(jié)構(gòu)在氯鹽環(huán)境中的服役壽命。以目前研究數(shù)據(jù)為基礎(chǔ)，在氯鹽高腐蝕性凍融環(huán)境中，預(yù)期UHPC結(jié)構(gòu)服役壽命超過HPC結(jié)構(gòu)壽命2倍或200年，應(yīng)該是保守的或可能的。在非腐蝕性環(huán)境（如標準GB/T 50476劃分的I類“一般環(huán)境”和II類“凍融環(huán)境”），沒有機械性磨損，UHPC結(jié)構(gòu)達到千年壽命也是可能的。
十多年的暴露試驗和實際工程應(yīng)用驗證，雖然提供的數(shù)據(jù)還有限，但已經(jīng)顯示UHPC具備超高耐久性的潛力。對于高腐蝕性環(huán)境和裂縫對UHPC耐久性的影響，還需要更多的研究和長期的數(shù)據(jù)積累，才能全面了解掌握UHPC的耐久性。

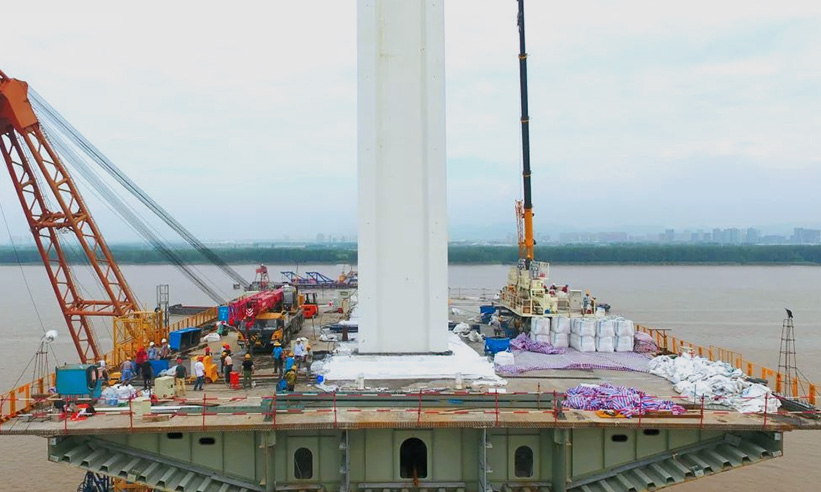

南京五橋粗骨料活性粉末混凝土橋面板自2016年底開始進行工藝試驗研究，2018年8月31日世界首塊預(yù)制板面世，2019年1月17日首輪工廠橫向濕接縫成功澆筑，2019年3月26日首節(jié)工廠縱向濕接縫成功澆筑，5月15日首節(jié)鋼—粗骨料活性粉末混凝土橋面板組合梁順利完成吊裝，隨后便進入了橋面板第三部分——工地濕接縫的制作籌備中，各個階段均傾注了大量設(shè)計、施工人員的心血。
